Цементир ование, интенсифи кация и гравийная набивка

Двойная насосная цементировочная установка
FRACMASTER F-I и F-II

Основные данные Замечания
Оборудование Двойная насосная цементировочная установка
Изготовитель Fracmaster
Модель 090
Год выпуска 1988
Макс. рабочее давление 560 бар 8160 пси
Макс. скорость закачивания 3200 дм3/мин 20,1 млрд.баррелей/мин.
Плунжерные насосы (2 шт.) SPM TWS-600
Макс. рабочее давление 560 бар 8160 пси
Макс. скорость закачивания 1600 дм3/мин 10 млрд.баррелей/мин.
Палубные двигатели (2 шт.) GM 12V-71
Мощность 480KS/2100 мин-1
Трансмиссия (2 шт.) Allison CLT-755
Палубный двигатель GM 12V-71
Бустерный цементировочный насос Mission 6x5x12 Приводится в движение гидравлическим двигателем Commercial Shearting M51
Система струйного перемешивания Низкое давление
Смесительный цементировочный насос Mission 2x3x13 Приводится в движение гидравлическим двигателем Volvo
Приводной двигатель GM 8V-71 Двигатель грузового автомобиля
Измерительная емкость (2 шт.) 2 x 1600 дм3 2×10,1 млрд. баррелей



Ходовая часть: IHC, 6X6
Тип COF5870 кабина над двигателем
Изготовитель International
Двигатель грузового автомобиля GM 8V71
Мощность 304 тормозных л. с. 2100 мин-1
Трансмиссия Allison, HT 750DR

Двойная насосная цементировочная установка SEM

Основные данные Замечания
Оборудование Двойная насосная цементировочная установка С системой сбора данных и вычислений.
Изготовитель Special Equipment Manufacturing Inc.USA Поставщик: Enserv
Год выпуска 2006.
Макс. рабочее давление 770 бар 11200 пси
Макс. скорость закачивания 3180 дм3/мин 20,1 млрд.баррелей/мин.
Плунжерные насосы (2 шт.) HT-400
Макс. рабочее давление 770 бар 20 млрд.баррелей/мин
Макс. скорость закачивания 1590 дм3/мин 10 млрд.баррелей/мин
Бустерный цементировочный насос Mission 6x5x14 С гидравлическим приводом
Палубные двигатели (2 шт.) CAT-15
Мощность 565 тормозных л. с./2100 мин-1
Трансмиссия (2 шт.) Allison M5610
Наземный агрегат струйного смешивания Низкое давление С вращающимся механизмом смешивания
Смесительный цементировочный насос Mission 3x2x13 С гидравлическим приводом
Mission 4x3x13 Смешивающий насос с гидравлическим приводом
Высокоэффективная мешалка Mission 5x4x14 Рециркуляционный насос с гидравлическим приводом

Прицеп с цистерной для приготовления цементной смеси

Основные данные Замечания
Изготовитель TEM  ROLLIGON
Имя: Прицеп с цистерной для смешения цемента
Модель CMF-260
Год выпуска 2008
Ходовая часть Полуприцеп
Емкость цистерн для смешивания 2 x 1,11 м3
Длина* 7340 мм
Ширина 2490 мм
Высота 3750 мм
Масса 11676
Приводной двигатель Дизельный двигатель Caterpillar C-7
Центробежные насосы Насос смешивания воды, бустерный насос и рециркуляционный насос Mission 3×4
и 2 x Mission 4 x5

Передвижная установка с бункером для цемента насыпью

Бункер До 6
Производитель Rade Končar
Тип TSC -18
Высота 6200 мм
Ширина (диаметр) 2500 мм
Объем 18 м3
Грузоподъемность 25 тонн
Нагрузка Под давлением
Макс. пропускная способность 1500-2000 кг/мин.

Компрессор

Установлен на прицепе

2
Производитель Fagram
Максимальное давление 6 бар
Макс. пропускная способность 230 дм3/сек
Рабочее давление 3 бар
Максимальное рабочее давление 3,5 бар
Длина 3762 мм
Ширина 1650 мм
Высота 1615 мм
Двигатель Четырехтактовый дизельный
Тип F5L413FR



Установка хранения насыпью и обработки ШТ.
Приемный резервуар 1
Высота 3020 мм
Ширина 2000 мм
Объем 2,65 м3
Грузоподъемность 3,8 тонн

Компрессор

Установлен на прицепе

1
Высота 3700 мм
Ширина 2340 мм x 2340 мм
Объем 1,7 м3
Грузоподъемность 2,5 тонн

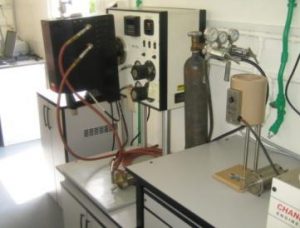

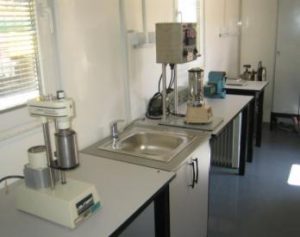

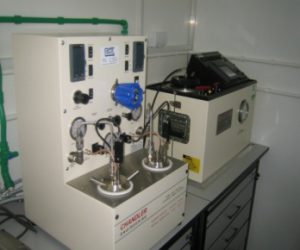

Подвижная лаборатория цемента

Оборудование лаборатории:

  • Тестер времени загустевания
  • Аппаратура для тестирования водоотдачи
  • Реологическое оборудование
  • Камера для выдержки образцов цементного раствора
  • Тестер предела прочности при сжатии
  • Подготовка цементного раствора
  • Уровень
  • Взятие пробы
  • Весы
  • Переносная лаборатория цемента

Оборудование для установки обсадной колонны

Наземное оборудование для работы с гравийной набивкой

Установка для капитального ремонта скважин / Двойной цементировочный насос / Порционная мешалка для гравийной набивки

Оборудование для работы с гравийной набивкой

  • Гидрогеологические фильтры
  • Инструмент для герметизации
  • Универсальный разъем
  • Пакет с W-скребком
  • Промывочные колонны
  • Гранулированный «песок» для гидроразрыва гравийной набивки
  • Присадки для жидкости
  • Эксплуатационный пакер
